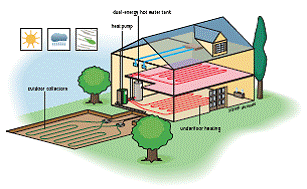

Тепло земли поглощается системой покрытых полиэтиленом медных труб, закопанных в землю и заполненных хладагентом. Петли наружного коллектора закапываются на глубину 1,0 - 1,2 м и занимают площадь 100 - 120% от площади обогреваемого дома. Хладагент циркулирует по внешнему и внутреннему коллектору. В процессе конденсации хладагента выделяется энергия, и полученное тепло подается для отопления пола. Система отопления пола выполняется из медных труб, покрытых полиэтиленом.

еотермальный земляной коллектор служит для извлечения из земли аккумулированного тепла, и передачи его в жилое помещение с помощью теплового насоса. Он состоит из медных труб, покрытых полиэтиленом и распределителей.
Трубопровод земляного коллектора

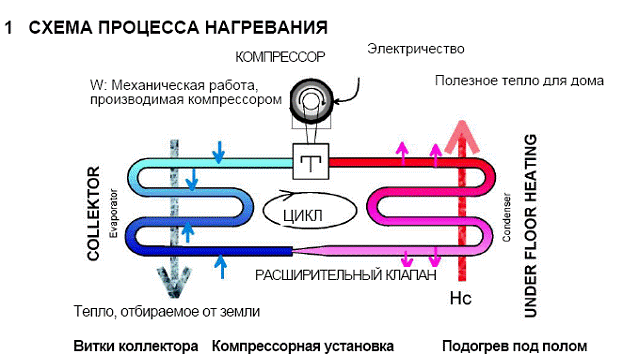

Компрессорная установка служит для физического переноса тепла земли от земляного коллектора в помещение, при этом повышает температуру теплоносителя до 35-47 С.Комплект трубопроводов теплого пола передает в жилое помещение тепло, отбираемое от земли и часть энергии компрессорной установки и состоит из медных трубопроводов, покрытых полиэтиленом и распределителей.
Трубопровод теплого пола

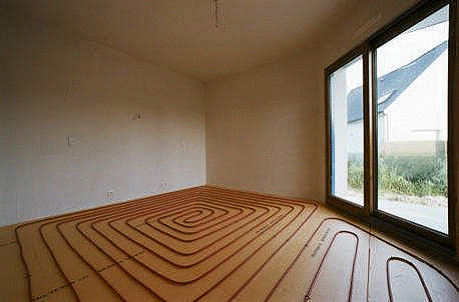

Пример укладки теплого пола

Мы предлагаем к установке систему NATEA, которая является самой продаваемой из-за своей простоты.Типоряд тепловых насосов системы NATEA, представлен шестью моделями,с тепловой мощностью от 2,3 кВт до 11,3 кВт и сочетает в себе оптимальную эффективность при минимальной площади коллекторов.

	MT 2.10	MT 4.10	MT5.10	MT7.10	MT9.10	MT11.10
кол-во петель	1	2	3	4	5	6
Необходимая площадь поверхности грунтового коллектора (м.кв.)	38	60	90	120	150	180
тепловая мощность (W)	2300	4000	5500	7200	9500	11300
хладогент	R410A	R410A	R410A	R410A	R410A	R410A
1-но фазные (240 В)	+	+	+	+	+
3-х фазные (400 В)		+	+	+	+	+
опция ГВС	-	-	+	+	+	+
подогрев бассейна	-	-	+	+	+	+
кондиционирование	-	+	+	+	+	+

Наличие различных корпусов для изделия позволяет устанавливать в одном корпусе до 3-х компрессорных установок, что дает возможность получить тепловую мощность до 340000 w в одной установке.Вся линейка изделий Natea регулируется при помощи комнатных регуляторов и имеет возможность раздельной регулировки температуры как по теплу,  так и по холоду до трех температурных зон (например санузлы, спальни, холл).В режиме кондиционирования (опционально) в систему Natea встраиваются фреоновые фанкойлы различных систем: настенный, радиаторного типа, встраиваемый горизонтальный
Подробная информация по тел. (095)700-20-70, (066)01-01-665
